Revisionssichere Isometrie/Dokumentation im Anlagenbau

Was gehört zu einer vollständigen Dokumentation?

In der modernen Anlagenplanung ist die Rohrleitungsisometrie weit mehr als nur eine technische Zeichnung. Sie ist das entscheidende Kommunikationsmittel, das die theoretische Planung des Ingenieurs mit der praktischen Umsetzung durch den Rohrvorrichter und Monteur auf der Baustelle verbindet. Während das R&I-Schema (Fließbild) die Funktion definiert, liefert die Isometrie alle fertigungsrelevanten Daten: Maße, Materiallisten, Schweißnahtpositionen und Stücklisten.

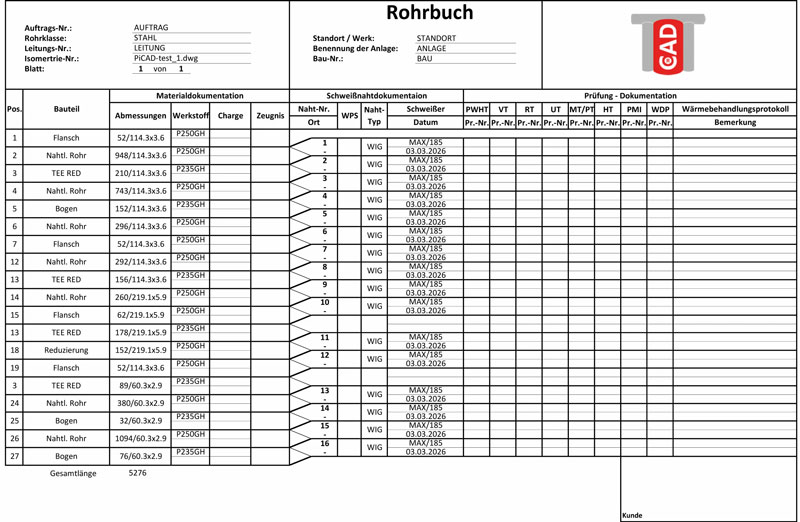

Rohrbuch & Nahtverzeichnis

Die detaillierte Erfassung jeder Schweißnaht inklusive Schweißer-Identifikation, Verfahrensprüfung und Datum. Unverzichtbar für die Qualitätssicherung.

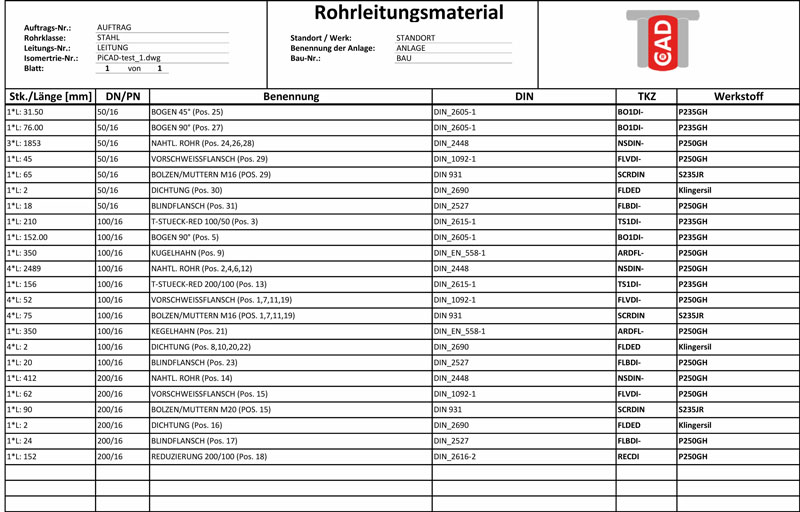

Material- & Stücklisten

Lückenlose Rückverfolgbarkeit aller verbauten Komponenten (Rohre, Flansche, Armaturen) nach DIN/EN Normen inklusive Werkstoffzeugnissen.

Isometrische Pläne

Klar bemaßte 2D-Isometrien, die als „As-built“-Dokumentation den tatsächlichen Zustand der Anlage nach der Montage widerspiegeln.

Warum der klassische 3D-Weg oft zu komplex ist

Beinahe alle gängigen CAD-Softwaresysteme im Anlagenbau verfolgen einen starren „3D-First“-Ansatz. Das bedeutet: Sie müssen erst ein massives, oft schwerfälliges 3D-Modell der gesamten Anlage erstellen, um daraus mühsam Isometrien abzuleiten. Das Problem dabei? Die automatisch generierten Pläne sind oft unübersichtlich, „hässlich“ und erfordern zeitaufwendige Nachbearbeitung, bevor sie werkstattgerecht sind.

Der PiCAD®-Workflow: Isometrie zeichnen, 3D als „Abfallprodukt“ erhalten

Wir drehen den Spieß um. Mit PiCAD® setzen wir dort an, wo die Arbeit wirklich stattfindet – bei der Isometrie. Dieser innovative Ansatz bietet entscheidende Vorteile für Planungsbüros und Anlagenbauer:

• Effizienz durch Fokus: Sie zeichnen direkt im isometrischen Raum. Dank einer intuitiven LISP-Applikation (seit 1997 bewährt) erstellen Sie Rohrleitungsverläufe in einem Bruchteil der Zeit, die eine klassische 3D-Modellierung beanspruchen würde.
• 3D-Volumen per Knopfdruck: Das ist der technologische Vorsprung von PiCAD®. Sobald Ihre Isometrie fertig ist, generiert die Software die 3D-Volumina automatisch. Das 3D-Modell ist quasi ein „Abfallprodukt“, das Sie für Kollisionsprüfungen oder die visuelle Koordination nutzen können, ohne eine Minute extra in die 3D-Konstruktion investieren zu müssen.
• Werkstattfertige Dokumentation: Statt kryptischer Systempläne erhalten Ihre Monteure saubere & korrekte Isometrien, die sofort gelesen und umgesetzt werden können.

Integrierte Features für Profis: Von der Schweißnaht bis zum Rohrbuch

Eine professionelle Dokumentation im Anlagenbau hört nicht bei den Linien auf. PiCAD® liefert Ihnen auf Knopfdruck alles, was für eine lückenlose Qualitätssicherung nötig ist:

• Automatisierte Stücklisten: Alle Bauteile (Armaturen, Flansche, Bögen etc.) werden direkt erfasst und als Materialliste exportiert.
• Lückenlose Schweißnaht-Dokumentation: Erstellen Sie im Handumdrehen ein digitales Rohrbuch. Schweißnahtnummern und Dokumentationsdaten werden direkt in der Zeichnung verankert und können für die Abnahme exportiert werden.
• Volle CAD-Kompatibilität: PiCAD® nutzt die Leistung von modernen CAD-Systemen wie BricsCAD® Pro und ist dabei voll kompatibel zum DWG-Standard.

Fazit: Zeit sparen, Fehler vermeiden

Ob im Rohrleitungsbau, bei der Chemieanlagenplanung oder im klassischen Apparatebau – das Ziel ist immer die fehlerfreie Montage. Durch die Reduzierung der Komplexität im Planungsprozess und den Fokus auf eine saubere Isometrieerstellung sparen Sie bis zu 70% der Zeit im Vergleich zu herkömmlichen Systemen.
